В промышленной автоматизации задача поддержания заданного давления в пневматической системе с высокой точностью часто требует использования не простых реле давления, а пропорциональных регуляторов, которые могут плавно изменять выходное давление пропорционально входному электрическому сигналу. Такие устройства находят применение в системах позиционирования, дозирования, в лазерной резке, покрасочном оборудовании и многих других процессах, где требуется стабильность и воспроизводимость.

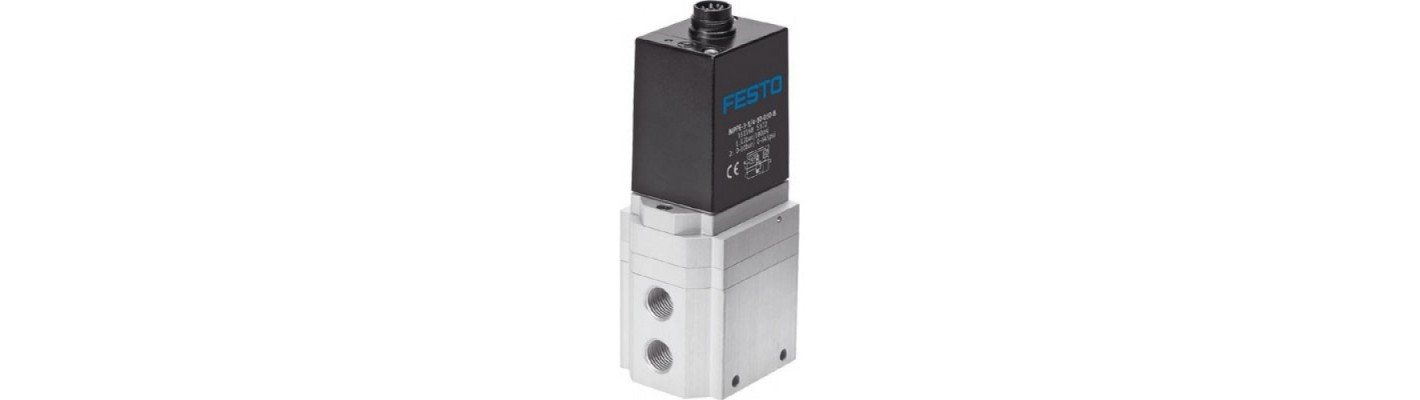

Одним из решений в этом классе является Пропорциональный регулятор Festo MPPE-3-1/2-2,5-010-B, представляющий собой трёхходовой пилотный поршневой регулятор, нормально закрытый (Н.З.), с электрическим управлением.
Функциональность и рабочий диапазон
Регулятор предназначен для работы со сжатым воздухом в соответствии с классом чистоты ISO8573-1:2010 [7:4:4], а также с инертными газами. Диапазон регулировки выходного давления составляет от 0 до 2,5 бар при требуемом входном давлении 3,5...4,5 бар. Управление осуществляется аналоговым сигналом напряжения 0 – 10 В, причём значения «уставка» и «реально» передаются по одной шине. Имеется также выход фактического напряжения 10 В. Остаточная пульсация допускается не более 10%.
Точность и динамика
Максимальный гистерезис давления — всего 0,04 бар, что является высоким показателем точности для оборудования этого класса. Время включения составляет 85 мс, время выключения — 205 мс. Номинальный диаметр канала подачи давления — 11 мм, канала выхлопа — 12 мм. Конструкция регулятора — пилотный поршневой тип, что обеспечивает высокую чувствительность и быстродействие.
Электрическая защита и безопасность
Устройство имеет защиту для всех электрических соединений от короткого замыкания и от смены полярности. Диапазон рабочего напряжения DC — от 18 до 30 В. Важной функцией безопасности является поведение регулятора MPPE-B при разрыве кабеля питания: выходное давление остаётся без изменений на последнем заданном значении (безопасное положение, параметр «hold»). Это позволяет избежать неконтролируемого сброса давления в системе при аварийном отключении управляющего сигнала.
Присоединения и эксплуатационные условия
Все пневматические каналы (вход, выход, выхлоп) выполнены с резьбой G1/2, что соответствует стандартному промышленному присоединению для средних расходов. Электрическое подключение осуществляется через 8-контактный разъём круглого дизайна по стандарту DIN 45326 (тип M16x0,75). Класс защиты — IP65, что означает полную защиту от пыли и защиту от струй воды низкого давления со всех сторон.
Рабочая среда — сжатый воздух и инертные газы. Температура окружающей среды и рабочей среды составляет от 0 до 50 °C (рабочая среда до 60 °C). Материал корпуса — алюминиевый сплав, мембрана и уплотнения выполнены из NBR (бутадиен-нитрильного каучука). Классификация сопротивления коррозии CRC — 2 (умеренная коррозионная стойкость, что характерно для большинства промышленных применений в закрытых помещениях). Вес продукта — 2,400 кг.
Монтаж и соответствие стандартам
Положение при монтаже — любое, что даёт свободу при компоновке оборудования в шкафах управления. Тип крепления — сквозные отверстия. Мягкий тип уплотнения обеспечивает герметичность даже при небольших усилиях затяжки.
Регулятор имеет маркировку CE в соответствии с директивой EU по электромагнитной совместимости (EMC), а также сертификат C‑Tick для австралийского и новозеландского рынков. Стойкость материала корпуса к пламени соответствует классу HB по стандарту UL 94.
Области применения
Специалисты по пневмоавтоматике отмечают, что такие регуляторы используются в самых разных отраслях: от точной регулировки прижима инструмента в станкостроении до управления давлением в покрасочных камерах или лабораторных стендах. Высокое значение IP65 позволяет устанавливать устройство на открытом воздухе под навесом или в пыльных помещениях без дополнительных защитных кожухов. А наличие защит от короткого замыкания и смены полярности упрощает монтаж для сервисных инженеров и сокращает риск выхода оборудования из строя при ошибках подключения.
Купить продукцию Festo можно на официальном сайте поставщика Festo в России.
