В химической, нефтегазовой и фармацевтической промышленности для управления пневматическими приводами запорной арматуры (шаровые краны, заслонки) часто используются распределители, выполненные по стандарту VDI/VDE 3845 (NAMUR). Они монтируются непосредственно на привод и обеспечивают подачу воздуха в полости открытия/закрытия клапана. Для таких применений требуются 5/2 распределители (5 портов, 2 положения) с односторонним действием (возврат пружиной) или двухсторонним. Специалисты по пневмоавтоматике отмечают, что распределители NAMUR должны иметь унифицированное стыковое соединение (например, G1/4) и степень защиты не ниже IP65.

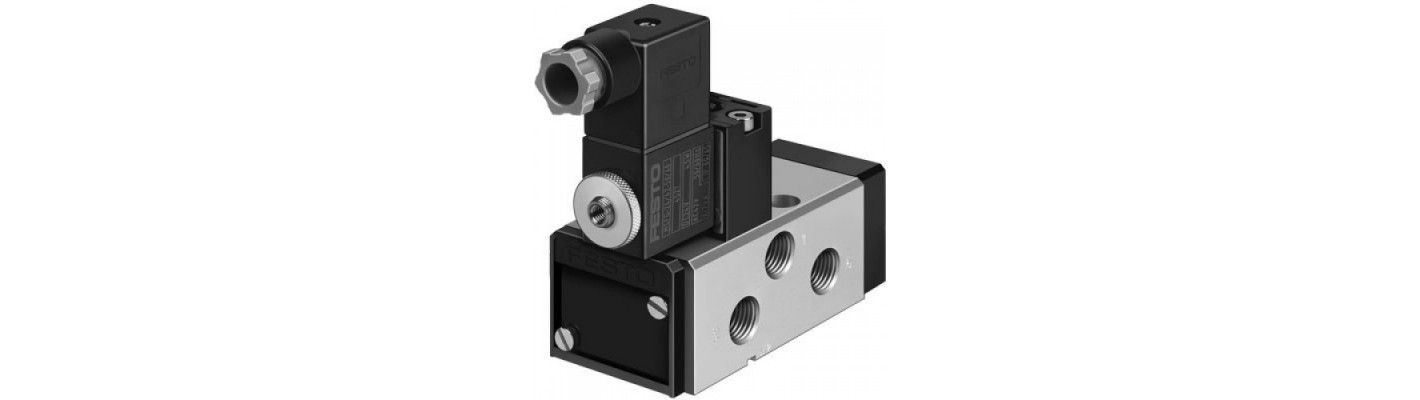

В этом сегменте представлен Распределитель Festo MFH-5/2K-FR-NA – золотниковый, 5/2, с электрическим управлением, предназначенный для приводов NAMUR.
Функциональность и конструкция
Распределитель имеет функцию 5/2 – одностороннего действия (return пружиной). Это означает, что при подаче управляющего напряжения электромагнит переключает золотник, открывая проход воздуха в рабочий порт 2, а порт 4 соединяется с выхлопом. При снятии напряжения возвратная пружина переводит золотник в исходное положение, и воздух подаётся в порт 4 (или 2 в зависимости от конструкции). Тип управления – электрический (соленоид). Ручное дублирование – защелкиваемое (фиксация вручную), что удобно при наладке и аварийном управлении. Тип уплотнения – мягкий (NBR). Материал уплотнения – NBR (нитриловый каучук). Ширина корпуса – 44,5 мм. Условный проход – 8 мм. Стандартный номинальный расход – 10 л/мин (невысокий, характерно для распределителей малого размера). Рабочее давление – 2…10 бар. Время включения – 20 мс, выключения – 90 мс.
Стандарт NAMUR и присоединение
Распределитель соответствует стандарту VDI/VDE 3845 (NAMUR) и предназначен для монтажа на пневмоприводы арматуры. Пневматические присоединения (каналы 1, 2, 3) – стыковые (предположительно, с резьбой G1/4). Класс защиты – IP65 (по IEC 60529) – пыленепроницаем и защищён от струй воды. Положение при монтаже – любое. Реверсивное направление потока (можно использовать как для открытия, так и для закрытия).
Эксплуатационные условия
Рабочая среда – сжатый воздух по ISO8573-1:2010 [7:-:-] (без требований к содержанию масла и воды). Для пилотного каскада требуется сжатый воздух класса 7:4:4 (масло – 1 мг/м³, твёрдые частицы – 400 000 частиц/м³, вода – 3 г/м³). Температура окружающей среды – от –5 до +40 °C, рабочей среды – от –10 до +60 °C. Классификация сопротивления коррозии CRC – 3 (высокая коррозионная стойкость, пригоден для агрессивных сред). Выхлоп – дросселирующий (можно регулировать скорость выхлопа). Тип пилотного управления – с пилотным управлением (требуется внешний пилотный воздух). Пилотное давление – 2…10 бар. Значения b и C: b=0,25, C=3 л/с·бар – характеристики пропускной способности.
Применение
Распределитель MFH-5/2K-FR-NA используется для управления:
-
пневмоприводами шаровых кранов и заслонок;
-
клапанами в системах дозирования;
-
запорной арматурой на газопроводах (с соответствующей сертификацией);
-
оборудованием химических производств (агрессивные среды – но среда только воздух, не агрессивная жидкость). Для агрессивных газов требуется специальная модификация.
Ограничения
-
Низкая пропускная способность (10 л/мин) – подходит для небольших приводов с малым потреблением воздуха. Для крупных приводов с объёмом камер более 5 литров потребуется распределитель с расходом 50–100 л/мин.
-
Рабочее давление до 10 бар – для систем с давлением 16 бар не подходит.
-
Температура окружающей среды до +40 °C – для горячих цехов (50–80 °C) нужен другой тип.
-
Нет встроенного глушителя для выхлопа – требуется установка отдельного элемента.
-
Электрическое подключение – не указано (возможно, штекер по стандарту EN 175301-803, тип B). Уточните при покупке.
Заключение
Festo MFH-5/2K-FR-NA – это пневмораспределитель 5/2 для управления арматурой по стандарту NAMUR. Имеет электрическое управление, ручное дублирование, степень защиты IP65, рабочее давление 2–10 бар, расход 10 л/мин. Применяется на небольших пневмоприводах. Однако низкая производительность ограничивает его использование на крупных клапанах. Товар не является новым, но всё ещё используется в промышленности. Приобрести можно у дистрибьюторов Festo. Цена – ориентировочно 10 000–15 000 рублей. Перед покупкой проверьте совместимость с вашим приводом.
